巴特分析造成计量泵出口压力流量大幅波动原因

来源: 发布时间:2016-11-18 14:13:18 浏览次数:

某装置使用隔膜式计量泵时为采用变频电机驱动,并在计量泵出口配备质量流量计。通过变频电机与流且计的配合,实现流量的自动控制。计量泵运行过程中发现流最出现大幅波动的情况。现场检查发现计量泵现场压力表显示的计量泵出口压力也存在大幅波动的情况。在排除控制系统原因后,对机泵进行了拆解检查,未发现异常。得以重新安装后故障依旧。后检查发现计量泵出口的脉冲缓冲器设定压力明显低于正常值,经重新加压至使用压力的50%一60%之间后故障解决。

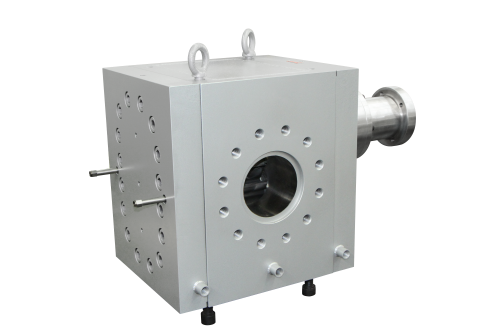

计量泵厂家

由于为隔膜计量泵的机构为往复泵,其运行过程中存在排出行程和吸入行程。排出行程中进口阀关闭,被输送介质在膜片的作用下受压被推出出口阀,计量泵出口压力达到最高值。但在吸入行程中则进口阀开启从进口管吸入被输送介质,此时出口阀关闭使得计量泵出口压力达到最低值。为避免这样的压力、流量波动给工艺和控制带来不利影响,计最泵大多配有脉冲缓冲器。脉冲缓冲器实质上是一个储存惰性气体的腔室。在一定封闭空间内液体是不可压缩的,气体却可以。脉冲缓冲器正是应用了气体的可压缩性来缓冲管路输送中液体的脉汁。减小被输送介质的压力、流量波动。在排出行程中计量泵的出口压力升高,被输送介质压缩脉冲缓冲器内的氮气并进入脉冲缓冲器内避免出口压力过高。在吸入行程中计量泵的出口压力下降,当其压力低于氮气压力时,氮气膨胀并迫使介质流回管路。使得出口压力保持在一定得水平。有关研究表明,合适的脉冲缓冲器可以减小系统90%或者更多的脉冲。

在缓冲器内的氮气压力不足的情况下,在计量泵排出行程时缓冲器内气体被过度压缩,在吸入行程时又无法为回流介质提供足够压力。缓冲器无法起到正常的缓冲作用,导致了压力的大幅波动,进而导致了训量泵出口流且的波动。恢复缓冲器功能后即排除了故障。计量泵:www.rongtibeng.cn
