熔体泵的组成部分和熔体泵的泵体结构

来源: 发布时间:2020-08-11 15:07:08 浏览次数:

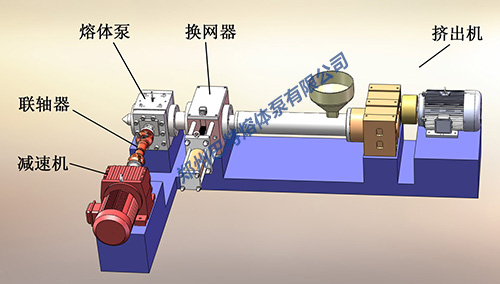

熔体泵一般是由电机,减速机,万向联轴器,泵体和控制系统组成的。熔体泵属于正位移泵,工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。 当齿轮旋转时,熔体即进入吸入腔两齿轮的齿槽中,随着齿轮转动,熔体从两侧被带入排出腔,齿轮的再度啮合,使齿槽中的熔体被挤出排出腔,压送到出口管道。只要泵轴转动,齿轮就向出口侧压送熔体,因此泵出口可达到很高的压力,而流量与排出压力基本无关。

熔体泵的泵体结构:泵体结构包括前盖板,后盖板,两对轴套,泵体,齿轮(主动齿轮和从动齿轮),轴,密封等。1、前盖板和后盖板:前盖板进口和出口的直径是一样的,前盖板有安装密封的孔。2、轴套:轴套上有一道槽,起润滑的作用。3、齿轮齿轮结构一般可分为直齿,斜齿和人字齿,其优点和缺点如下。直齿优点,具有挤出压力相对平稳,生产加工比较容易,轴承产生的荷载比较均衡;缺点压力波动大(1%-1.5%)。斜齿优点,压力波动比较小,波动范围为输出压力的0.5%-1%;缺点,容易产生轴相力,影响齿轮的使用寿命。人字齿轮,结合了直齿和斜齿的优点;缺点,齿根处易残留物料,不易清洗,生产加工费用比较高。郑州熔体泵厂家24小时热线:0371-67993077
