齿轮泵的结构及工作原理

来源:巴特计量泵、齿轮泵公司 发布时间:2013-11-07 15:02:13 浏览次数:

  齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和内啮合齿轮泵,而以外啮合齿轮泵应用广。下面以外啮合齿轮泵为例来剖析齿轮泵。

  液压齿轮泵主要包括:高压定量齿轮泵,高压双联齿轮泵,润滑泵,化工泵,双向齿轮马达,齿轮泵附调压阀,齿轮泵附升降阀

  齿轮泵的概念是很简单的,即它的基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转,这个壳体的内部类似“8”字形,两个齿轮装在里面,齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间,并充满这一空间,随着齿的旋转沿壳体运动,后在两齿啮合时排出。

  巴特齿轮泵主要由马达、减速器、联轴器和泵头几部件组成共同作用完成传动增压等工作,泵头是由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵,工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。

齿轮泵

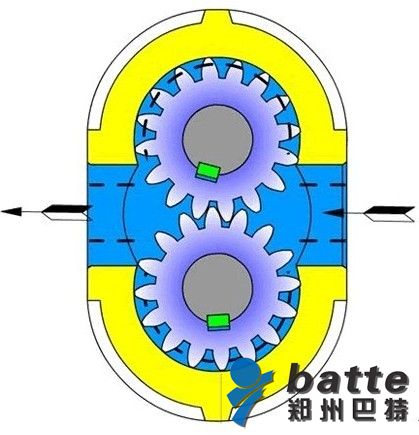

  齿轮泵的工作原理所示,它是分离三片式结构,三片是指泵盖4,8和泵体7,泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6,这对齿轮与两端盖和泵体形成一密封腔,并由齿轮的齿顶和啮合线把密封腔划分为两部分,即吸油腔和压油腔。两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上,主动轴由电动机带动旋转。
